コメット社 CA-52HB3 の新しい取扱説明書 ― 2009年06月29日 12時33分40秒

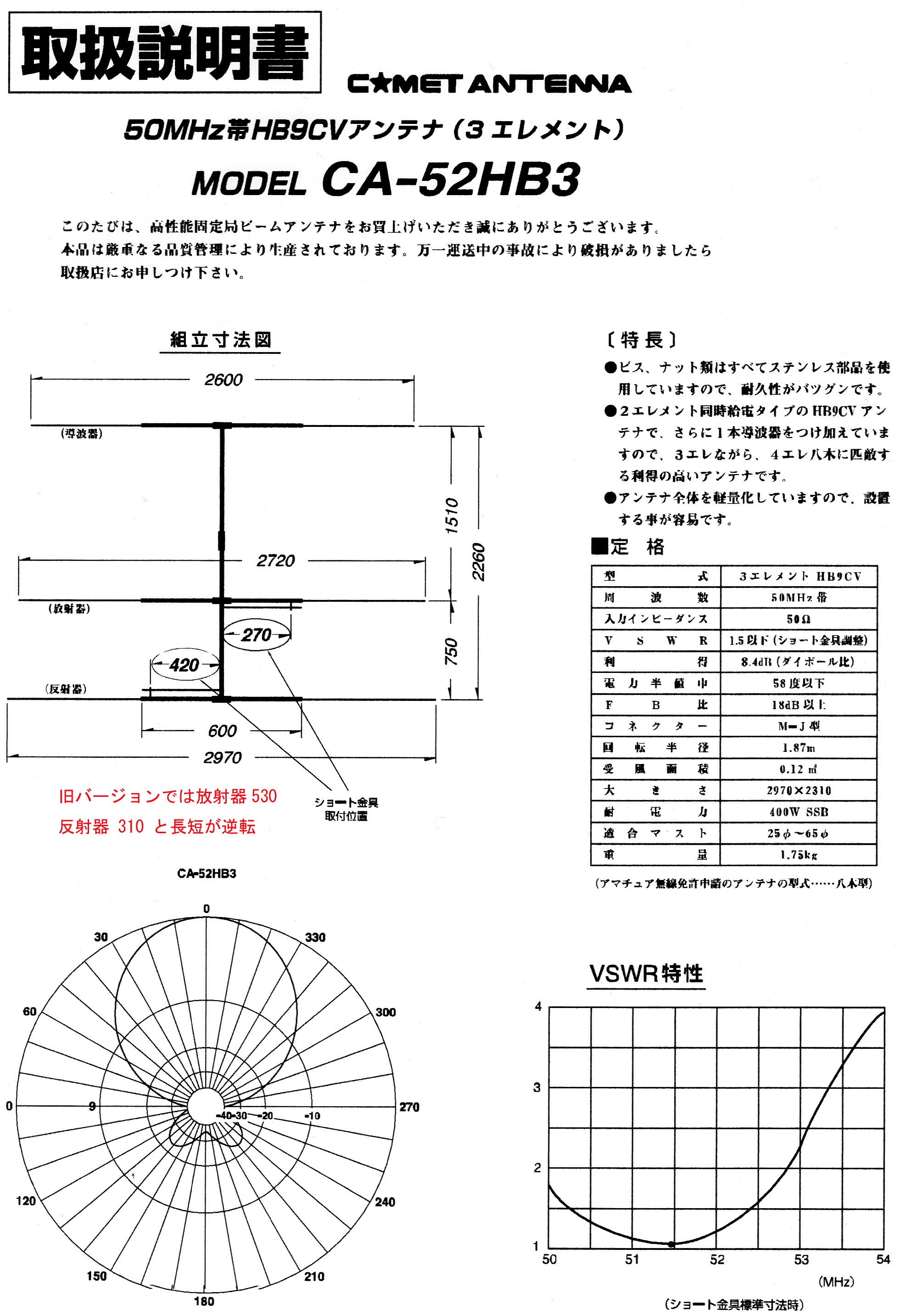

2009年6月15日バージョンをアップします。

http://www.asahi-net.or.jp/~vj5y-tkur/hb9cv/hb_new1.jpg

http://www.asahi-net.or.jp/~vj5y-tkur/hb9cv/hb_new2.jpg


放射器と反射器の長短が逆転したのと、フェーズラインの組み立て図も逆になっています。

コメット社のホームページではまだ公開されていません。　すでにこのアンテナをお持ちの方も新しい取扱説明書を参考にされてはいかがでしょうか。

by ませ１りすか [6m] [無線関連] [コメント(7)｜トラックバック(0)]

コメント

_ JR6CUM ― 2009年06月29日 16時57分59秒

貴重な情報をありがとうございました。
この取説を元に組みなおします。

_ JR6CUM ― 2009年07月01日 15時07分43秒

新取説の位置でショートバーを再調整しました。
ラジエータ側を150ミリで50.250MHzにおいてSWR=1.3になりました。
これで、安心して使えます。
貴重なインフォありがとうございました。
このアンテナで来週の6m&Downに参加予定です。
お空でお会いできたらと思います。

_ JP1LRT ― 2009年07月01日 15時55分20秒

JR6CUMさん、調整結果レポートありがとうございました。
私も次回はそのセッティングで使用してみたいと思います。

_ ＪＳ３ＰＯＴ ― 2009年07月26日 11時29分06秒

以前、使用したときに調整がうまくいかなかったので
これで再調整＆再挑戦してみます。

ありがとうございます。

_ JP1LRT ― 2009年07月26日 11時41分17秒

JS3POTさん、こんにちは。　いまだにコメット社のページにはアップされていませんね。すでに購入指しているユーザーをサポートする気はないのでしょうかね？
元々どういうつもりで設計したか、その意図が分からないアンテナですよね。

_ JQ1BVI/Gaku ― 2016年09月17日 14時18分33秒

こんにちは。コメットの４エレを所有していますが、このショートバー位置でかなり改善されました。４エレ用の新しい寸法は公開されているのでしょうか？

_ JP1LRT ― 2016年09月19日 22時20分37秒

JQ1BVi/Gakuさん　公開はされていないようです。新しい製品にはついているのかもしれませんが・・・　　この3eleは廃盤となっているようです。
